Ein Wasserstoff-Bündel bezeichnet eine Einheit aus mehreren verbundenen Druckgasflaschen zur Speicherung von Wasserstoff. In der Regel besteht ein solches Bündel aus zwölf 50-Liter-Stahlflaschen, die in einem stabilen Stahlrahmen fest integriert und miteinander verrohrt sind. Über ein zentrales Leitungssystem lassen sich alle Flaschen gleichzeitig entleeren, sodass der gesamte Inhalt über einen gemeinsamen Anschluss zur Verfügung steht. Diese Konstruktion ermöglicht eine kontinuierliche und zuverlässige Gasversorgung, ohne dass einzelne Flaschen regelmäßig gewechselt werden müssen.
In 2 Minuten zum kostenlosen Angebot
Die Themen im Überblick
- Aufbau und technische Daten zu Wasserstoff Bündel
- Wasserstoff Bündel: Verschiedene Reinheitsgrade und Einsatzzwecke
- Sicherheitsaspekte um Umgang mit Wasserstoffbündeln
- Vor- und Nachteile von Wasserstoff Bündel
- Stationäre Wasserstoff-Hochdruckspeicher
- Preise für Wasserstoff Bündel – Kauf und Miete im Überblick
- FAQ: Häufige Fragen und Antworten zum Wasserstoff Bündel

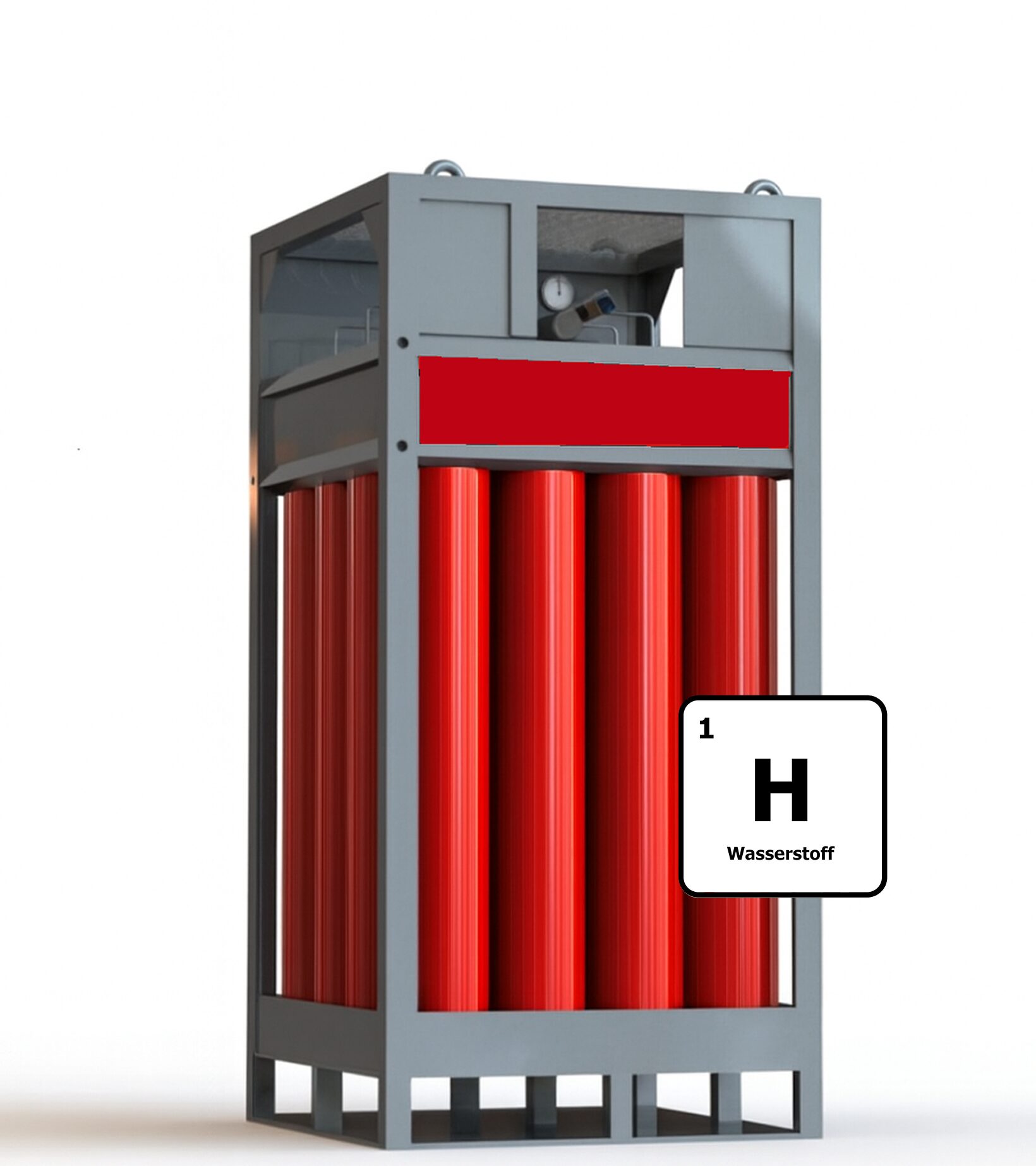

Aufbau und technische Daten zu Wasserstoff Bündel
Wasserstoffflaschenbündel bestehen aus mehreren unter Hochdruck stehenden Gasflaschen, die in einem stabilen Stahlrahmen miteinander verrohrt sind. Die folgenden technischen Kennwerte geben einen Überblick über typische Konfigurationen, Volumina und die farbliche Kennzeichnung gemäß DIN‑Norm.
- Flaschenzahl & Maße
- Standard12 × 50 l = 600 l Option16 × 50 l = 800 l
- Füllmengen
- 200 bar107 m³ 300 bar151 m³
- Gewicht (gefüllt)
- 200 bar1.320 kg 300 bar1.460 kg
- Anschlüsse
- 200 barW 21,8 × 1/14 ZollDIN 477‑1 Nr. 1 300 barW 30 × 2 ZollDIN 477‑5 Nr. 57
- Kennzeichnung
- Rote Flaschenschulter / roter Ring (RAL 3000)
In 2 Minuten zum kostenlosen Angebot
Wasserstoff Bündel: Verschiedene Reinheitsgrade und Einsatzzwecke
Wasserstoff-Bündel sind in unterschiedlichen Reinheitsgraden erhältlich – von industriellem H2 (3.0, 99,9 %) bis zu hochreinem Wasserstoff (5.0 oder 6.0, ≥ 99,999 %). Je nach Bedarf kommen sie in der Industrie (z. B. Metallurgie, Chemie), in der Forschung oder für Brennstoffzellen-Anwendungen zum Einsatz.
| Reinheit | Typische Verunreinigungen |
|---|---|
| Wasserstoff 3.0 Bündel (99,9 %) | Sauerstoff (50 ppm) Stickstoff (500 ppm) Feuchtigkeit (100 ppm) |
| Wasserstoff 4.5 Bündel (99,995 %) | Sauerstoff (2 ppm) Stickstoff (40 ppm) Feuchtigkeit (50 ppm) |
| Wasserstoff 5.0 Bündel (99,999 %) | Sauerstoff (2 ppm) Stickstoff (3 ppm) Feuchtigkeit (5 ppm) Kohlenwasserstoffe (0,5 ppm) |
| Wasserstoff 6.0 Bündel (99,9999 %) | Sauerstoff (0,5 ppm) Stickstoff (0,5 ppm) Feuchtigkeit (0,5 ppm) Kohlenwasserstoffe (0,5 ppm) CO (0,1 ppm) CO2 (0,1 ppm) |
In welchen Branchen Wasserstoff-Bündel eingesetzt werden
Wasserstoff-Bündel versorgen vor allem fünf Branchen: die Metallurgie, die chemische Industrie, die Lebensmittelindustrie, Forschung und Labore sowie die Elektronikfertigung. Welcher Reinheitsgrad benötigt wird, ergibt sich aus dem jeweiligen Prozess – für industrielle Anwendungen genügt in der Regel H2 3.0, für Forschung, Analytik und Brennstoffzellen sind H2 5.0 oder höher üblich.

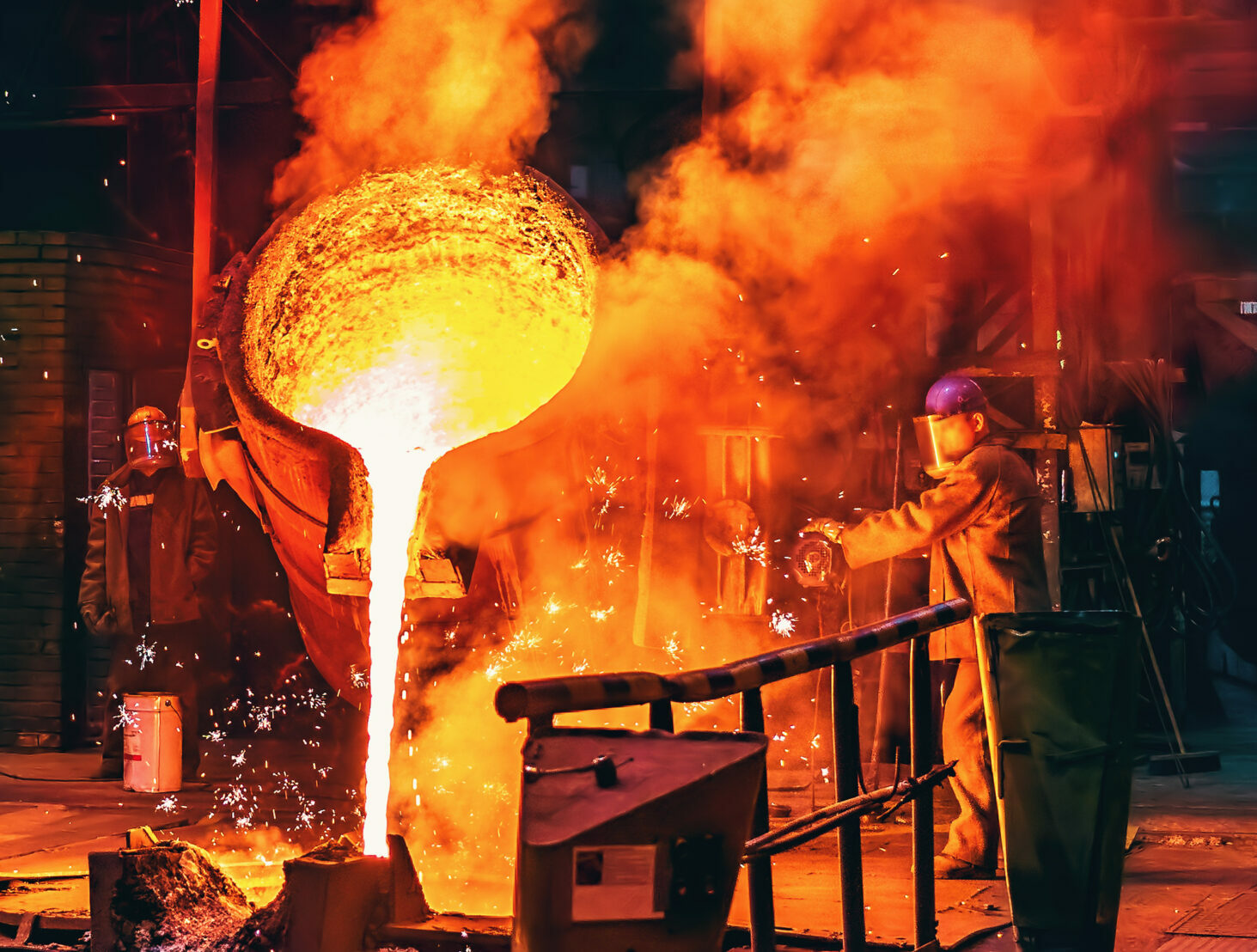

Metallurgie
- Schutz- und Reduktionsgas bei der Wärmebehandlung
- Metallverarbeitung und Sinterprozesse
Chemische Industrie
- Hydrierung in der chemischen Synthese
- Ausgangsstoff für Ammoniak und Methanol
Lebensmittelindustrie
- Härtung pflanzlicher Öle und Fette
Forschung
- Trägergas in der Gaschromatographie
- Brennstoffzellen-Prüfstände und Laborversuche
- Puffer- und Versuchsanlagen
Elektronik
- Halbleiter- und Dünnschichtfertigung
- Träger- und Schutzgas in Prozessanlagen
Sicherheitsaspekte um Umgang mit Wasserstoffbündeln
Wasserstoff-Bündel sind – bei fachgerechter Handhabung – sichere und zuverlässige Speicherlösungen. Ihre robuste Bauweise mit stabilem Rahmen, Ventilschutz und kippsicherem Stand reduziert viele potenzielle Risiken. Dennoch verlangt das Gefahrenpotenzial von Wasserstoff – hoher Druck und extreme Entzündlichkeit – stets einen verantwortungsvollen Umgang sowie die konsequente Einhaltung aller relevanten Vorschriften (z. B. TRGS510zur Lagerung, TRG 370 für die Bündelbauweise, ADRbeim Transport oder die Betriebssicherheitsverordnung). In der Praxis gilt: Nur geschultes und unterwiesenes Personal sollte ein Wasserstoff-Bündel bedienen.
Untenstehend finden Sie einen Überblick der wichtigsten Aspekte:
| Keine Zündquellen | In Bereichen mit Wasserstoff-Bündeln sind offenes Feuer, Rauchen und Funkenbildung streng verboten. Auch elektrische Anlagen müssen ggf. ex-geschützt sein, da austretender Wasserstoff sich bereits an heißen Oberflächen oder Funken entzünden kann. |
|---|---|
| Ausreichende Belüftung | Da Wasserstoff das leichteste Gas ist, steigt er schnell nach oben. In geschlossenen Räumen sammelt sich austretender Wasserstoff daher unter der Decke. Ein Wasserstoff-Bündel sollte deshalb in gut belüfteten Bereichen stehen – idealerweise im Freien oder in Hallen mit leistungsstarker Lüftung. Indoor-Lagerung ist nur unter strengen Auflagen erlaubt: Der Raum muss feuerhemmend abgetrennt sein und darf keine Öffnungen zu tiefer liegenden Bereichen (z. B. Keller) haben. Eine unterirdische Lagerung von Wasserstoff-Bündeln ist grundsätzlich verboten. |
| Sichere Lagerumgebung | Ein Wasserstoff-Bündel muss im Freien mindestens 5 m Abstand zu Zündquellen oder brennbaren Materialien haben. Zudem darf es keine Verkehrswege blockieren und sollte vor mechanischer Beschädigung geschützt werden (z. B. durch Anfahrschutz). Geeignete Feuerlöscher (z. B. CO2-Löscher) und eine Notabschaltung für die Gaszufuhr sollten stets am Betriebsort vorhanden sein. |
| Transport und Handhabung | Wasserstoff-Bündel dürfen ausschließlich mit geeigneten Transportmitteln wie Gabelstapler oder Kran bewegt werden – niemals per Hand. Beim Transport sind die Ventile immer zu schließen und gegen unbeabsichtigtes Öffnen zu sichern. Für den Kranhub werden Vierstrang-Ketten oder spezielle Lasttraversen verwendet. Da gefüllte Wasserstoff-Bündel als Gefahrgut gelten, unterliegen sie den Vorschriften des ADR-Abkommens. |
| Anschluss und Entnahme | Das Anschließen von Druckminderern und Entnahmeschläuchen sollte handfest und ohne übermäßige Kraft erfolgen, um Ventile und Gewinde zu schützen. Beim Start wird zunächst die Armatur angeschlossen und anschließend das Ventil langsam geöffnet. Beim Abschalten gilt die umgekehrte Reihenfolge: Ventil schließen, Druck abbauen, Schlauch lösen. Ein Ventil darf niemals schlagartig geöffnet werden, da der hohe Druck den Regler beschädigen oder Hitze durch Kompression erzeugen könnte. |
| Leckagen und Notfälle | Mitarbeiter im Umgang mit Wasserstoff-Bündeln sollten geschult sein. Bei Gasgeruch oder Zischgeräuschen ist das Ventil sofort zu schließen. Kann ein Leck nicht gestoppt werden, muss der Bereich belüftet und geräumt werden. Ein brennender Wasserstoffaustritt darf nur gelöscht werden, wenn das Schließen der Ventile unmöglich ist – eine kontrollierte Flamme ist zunächst weniger gefährlich als unkontrollierter Gasaustritt. Im Brandfall sind Wasserstoff-Bündel zu kühlen und die Feuerwehr über den Druckgasbehälter zu informieren. |
| Prüfungen und Wartung | Wasserstoff-Bündel müssen regelmäßig geprüft werden (Druck- und Dichtigkeitsprüfung, i. d. R. alle 10 Jahre). Bei Miet-Bündeln übernimmt dies der Anbieter, Eigentümer müssen die Prüffristen selbst im Blick behalten. Unbenutzte Bündel sollten stets mit Schutzkappen versehen sein. |
Wasserstoffversprödung: Warum der Werkstoff entscheidet
Wasserstoff besitzt das kleinste Molekül überhaupt. Er dringt in das Gefüge von Metallen ein und macht sie mit der Zeit spröde – betroffene Bauteile reißen unter Last, ohne sich vorher sichtbar zu verformen. Dieser Effekt, die Wasserstoffversprödung, ist der Grund, warum ein Wasserstoff-Bündel nicht aus denselben Teilen gebaut werden kann wie ein Bündel für Argon oder Stickstoff.
Praktisch heißt das: Sammelrohr, Verschraubungen und Ventile müssen aus wasserstoffbeständigen Werkstoffen bestehen. Messing und Kupfer scheiden aus. Bei Edelstahl kommt es auf die Legierung an – 1.4301 (AISI 304) ist ungeeignet, beständig sind Sorten wie 1.4404 (AISI 316L). Schadensfälle in der Industrie gehen immer wieder darauf zurück, dass dieser Unterschied bei der Auswahl übersehen wurde. Achten Sie deshalb bei Kauf und Miete darauf, dass das Bündel ausdrücklich für Wasserstoff ausgelegt und zugelassen ist – ein Bündel, das für Stickstoff gebaut wurde, ist es nicht.
Warum sich Wasserstoff beim Entspannen erwärmt
Die meisten Gase kühlen ab, wenn sie sich entspannen. Wasserstoff verhält sich bei Raumtemperatur umgekehrt: Er erwärmt sich. Ursache ist der Joule-Thomson-Effekt, der bei Wasserstoff erst weit unter null Grad sein Vorzeichen wechselt.
Für den Betrieb hat das zwei Folgen. Beim schnellen Befüllen steigt die Temperatur im Behälter spürbar an – große Speicher und Wasserstofftankstellen kühlen das Gas deshalb vor. Und bei der Entnahme über einen Druckminderer entsteht keine Vereisung wie bei Kohlendioxid, dafür kann das Bauteil warm werden. Dieselbe Erwärmung gilt als eine der Ursachen dafür, dass sich plötzlich austretender Wasserstoff auch ohne erkennbare Zündquelle entzünden kann – ein weiterer Grund, alle Anschlüsse vor jeder Inbetriebnahme auf Dichtheit zu prüfen.
Vor- und Nachteile von Wasserstoff Bündel
Wasserstoff Bündel Batterieanlagen decken größeren Bedarf
Ein wesentlicher Vorteil ergibt sich daraus, dass sich mehrere Wasserstoff-Bündel zu einer Bündel-Batterieanlage zusammenschalten lassen. Die Gasentnahme erfolgt dabei weiterhin komfortabel über einen zentralen Anschluss, wobei sich das System bei Bedarf automatisch auf das nächste Bündel umschalten kann. Dadurch wird nicht nur ein deutlich längerer, unterbrechungsfreier Nutzungszyklus ermöglicht, sondern auch durch die größere Gesamtmenge häufig ein günstigerer Gaspreis erzielt.
| 2 Bündel | 4 Bündel | 6 Bündel | 8 Bündel | 10 Bündel | 12 Bündel | |
|---|---|---|---|---|---|---|
| Volumen | 2 x 600 L | 4 x 600 L | 6 x 600 L | 8 x 600 L | 10 x 600 L | 12 x 600 L |
| Länge | 2,8 m | 5,2 m | 7,6 m | 10,0 m | 12,4 m | 14,8 m |
| Tiefe | 1,8 m | 1,8 m | 1,8 m | 1,8 m | 1,8 m | 1,8 m |
| Füllmenge (200 bar) | 256 m³ | 512 m³ | 768 m³ | 1.024 m³ | 1.280 m³ | 1.536 m³ |
| Füllmenge (300 bar) | 364 m³ | 728 m³ | 1.092 m³ | 1.456 m³ | 1.820 m³ | 2.184 m³ |
Sofern ein noch höherer Gasbedarf besteht, kann es wirtschaftlich und technisch sinnvoll sein, einen eigenen Wasserstofftankzum Betrieb einer Wasserstofftankstelle. Solche Tanks ermöglichen eine platzsparende Speicherung von etwa 2.000 bis 60.000 m³ Wasserstoff, abhängig von der Ausführung und Tankgröße. Benötigen Sie kleinere Mengen an Wasserstoff, können Sie auch regionale Verkaufsstellen in Ihrer Nähe suchen.
Jetzt Wasserstoff Bündel Angebote erhalten
Stationäre Wasserstoff-Hochdruckspeicher
Neben den transportablen Bündeln gibt es stationäre Wasserstoff-Hochdruckspeicher: ortsfeste Einheiten, die am Aufstellort verbleiben und dort direkt von einem Elektrolyseur oder Verdichter befüllt werden. Sie fassen bis zu rund 400 kg Wasserstoff und arbeiten mit Arbeitsdrücken bis 1.100 bar statt der 200 bis 300 bar eines Transportbündels. Druckklassen, Beispiele mit technischen Daten und die Anforderungen an die Aufstellung finden Sie auf der eigenen Seite dazu.
Stationäre Wasserstoff-Hochdruckspeicher ansehen
Preise für Wasserstoff Bündel – Kauf und Miete im Überblick
Ein Wasserstoff Bündel lohnt sich ab einem Wochenbedarf von rund 100–200 m³. Die Anschaffungskosten für die Bündel variieren stark und richten sich nach Reinheit, Fülldruck und Konfiguration.
| Kriterium | Miete | Kauf |
|---|---|---|
| Investitionskosten | Gering | Hoch, aber einmalig |
| Flexibilität | Hoch (tageweise möglich) | Niedriger |
| Langfristige Kosten | Höher bei Dauerbetrieb | Günstiger bei konstant hohem Bedarf |
| Eignung für | Projektgeschäft, Schwankende Bedarfe | Dauerhafte industrielle Nutzung |
Leere Gasflaschenbündel (200 bar) sind für etwa 5.000–6.000 € erhältlich. Bündel mit 300 bar kosten in der Anschaffung rund 200–300 € mehr.
Die Preise für die reine Wasserstoff-Füllung unterscheiden sich je nach Anbieter deutlich. Die Listenpreise für die Gasfüllungen dienen in der Regel als Basis für Preisverhandlungen. Abhängig von den Abnahmemengen sind weitere Preisnachlässe möglich.
Falls Sie die Gasversorgung über Mietbündel eines Anbieters beziehen, ergeben sich andere Konditionen. Das Eigentum an den Bündeln verbleibt dabei beim Anbieter. Wartung und gesetzlich vorgeschriebene Prüfungen liegen in der Verantwortung des Anbieters. Auch bei Mietmodellen gilt: Die Gasfüllungspreise sind verhandelbar und hängen stark von der vertraglichen Ausgestaltung und den bezogenen Mengen ab.
FAQ: Häufige Fragen und Antworten zum Wasserstoff Bündel
Wasserstoff Gasflaschenbündel mieten oder kaufen – welche Option passt zu Ihrem Bedarf?
Ein Wasserstoff-Bündel ist eine Einheit aus mehreren miteinander verbundenen Druckgasflaschen zur Speicherung von Wasserstoff. Typischerweise besteht ein Standard-Bündel aus zwölf 50-Liter-Stahlflaschen, die in einem starren Rahmen zu einer Transporteinheit zusammengefasst und durch Rohrleitungen miteinander verbunden sind. Dadurch kann man eine große Menge komprimierten Wasserstoff als eine gemeinsame Gasquelle entnehmen, ohne ständig einzelne Flaschen wechseln zu müssen. Dieses System wird auch Flaschenbündel oder Gasflaschenpalette genannt und ist für den sicheren Transport und die zentrale Gasversorgung konzipiert.
Wofür werden Wasserstoff-Bündel in Industrie und Forschung eingesetzt?
Wasserstoff-Bündel dienen als flexible Versorgungsquelle für mittleren bis höheren Gasbedarf. Sie werden u. a. als mobile Speicher an Tankstellen, als Puffer in Anlagen, in Laboren sowie in der Industrie genutzt – etwa für Brennstoffzellen, Metallverarbeitung oder chemische Prozesse.
Welche Fülldrücke sind bei Wasserstoff-Bündeln üblich?
Wasserstoff-Bündel werden standardmäßig mit 200 bar oder 300 bar gefüllt. Ein 300-bar-Bündel liefert rund 45 % mehr Gasinhalt als ein 200-bar-Bündel. Für Spezialanwendungen existieren auch Ausführungen mit höheren Drücken.
Welche Sicherheitsmaßnahmen sind beim Umgang mit Wasserstoff-Bündeln zu beachten?
Wasserstoff ist hochentzündlich und bildet leicht explosive Gemische. Deshalb gilt: gut belüftete Lagerung, Abstand zu Zündquellen, Transport nur mit Stapler oder Kran und regelmäßige Prüfungen.
Kann man ein Wasserstoff-Bündel kaufen oder mieten, und wo?
Viele Gaslieferanten bieten Wasserstoff-Bündel im Mietsystem an. Ein Kauf ist ebenfalls möglich, erfordert aber, dass der Betreiber selbst für Wartung und Prüfungen sorgt.
Welche Vorteile bietet ein Wasserstoff-Bündel gegenüber einzelnen Gasflaschen?
Wasserstoff-Bündel bieten gegenüber einzelnen Gasflaschen mehr Gas ohne Unterbrechung, sparen Zeit beim Flaschenwechsel und ermöglichen eine zentrale Versorgung mehrerer Verbraucher. Das erhöht die Sicherheit und Effizienz.
In welchen Reinheitsgraden ist Wasserstoff im Bündel verfügbar?
Wasserstoff ist im Bündel in verschiedenen Reinheitsgraden erhältlich – etwa H2 3.0 (99,9 %) für Industrie, H2 5.0 (99,999 %) für Forschung und Brennstoffzellen sowie noch höhere Reinheiten für Spezialanwendungen.
Was ist Wasserstoffversprödung und warum ist sie bei Bündeln wichtig?
Wasserstoff dringt in das Gefüge von Metallen ein und macht sie spröde; betroffene Bauteile reißen unter Last, ohne sich vorher sichtbar zu verformen. Deshalb müssen Sammelrohr, Verschraubungen und Ventile eines Wasserstoff-Bündels aus wasserstoffbeständigen Werkstoffen bestehen. Messing und Kupfer scheiden aus, bei Edelstahl ist 1.4301 (AISI 304) ungeeignet, während Sorten wie 1.4404 (AISI 316L) beständig sind. Ein Bündel, das für Stickstoff oder Argon gebaut wurde, darf nicht mit Wasserstoff gefüllt werden.
Warum erwärmt sich Wasserstoff beim Entspannen?
Anders als die meisten Gase kühlt Wasserstoff bei Raumtemperatur nicht ab, wenn er sich entspannt, sondern erwärmt sich. Das liegt am Joule-Thomson-Effekt, der bei Wasserstoff erst weit unter null Grad sein Vorzeichen wechselt. In der Praxis bedeutet das: Beim schnellen Befüllen steigt die Temperatur im Behälter, große Speicher und Tankstellen kühlen den Wasserstoff deshalb vor. Am Druckminderer entsteht keine Vereisung, das Bauteil kann aber warm werden.
Normen und Rechtsgrundlagen
Die technischen Angaben und Rechtsaussagen dieser Seite stützen sich auf die folgenden Regelwerke. Maßgeblich ist jeweils die aktuelle Fassung.
- ISO 10961 – Gasflaschen: Flaschenbündel. Konstruktion, Herstellung, Prüfung und Instandhaltung Internationale Organisation für Normung (ISO) Definition des Bündels, Kennzeichnungstafel, Anforderungen an Rahmen und Sammelrohr
- DIN EN 1089-3 – Ortsbewegliche Gasflaschen: Gasflaschen-Kennzeichnung, Teil 3 Farbcodierung Europäisches Komitee für Normung (CEN) Farbe der Flaschenschulter je Gas, etwa RAL 3000 für Wasserstoff
- DIN 477 – Gasflaschenventile für Prüfdrücke bis 300 bar: Anschlussmaße und Zuordnung zu den Gasen Deutsches Institut für Normung (DIN) Ventilanschlüsse W 24,32 × 1/14 und W 30 × 2
- ISO 11114-4 – Prüfverfahren zur Auswahl metallischer Werkstoffe, die gegen Wasserstoffversprödung beständig sind Internationale Organisation für Normung (ISO) Werkstoffwahl bei Wasserstoff, etwa 1.4404 statt 1.4301
- ISO 14687 – Wasserstoff als Kraftstoff: Produktspezifikation Internationale Organisation für Normung (ISO) Reinheitsanforderungen für Brennstoffzellenanwendungen
- ADR – Europäisches Übereinkommen über die internationale Beförderung gefährlicher Güter auf der Straße, Verpackungsanweisung P200 (Abschnitt 4.1.4.1) Wirtschaftskommission der Vereinten Nationen für Europa (UNECE) Füllvorschriften und die Frist der wiederkehrenden Prüfung von zehn Jahren
- Richtlinie 2010/35/EU über ortsbewegliche Druckgeräte (TPED), in Deutschland umgesetzt in der Ortsbewegliche-Druckgeräte-Verordnung (ODV) Europäisches Parlament und Rat der Europäischen Union Pi-Kennzeichnung und Konformitätsbewertung transportabler Bündel
